U型风管自动生产线5线

产品功能:

U型V型自动生成5线，由开卷机、矫直机开槽机、开槽机、切割机、折弯机、往返式锁紧成型、送料外接器机、双法兰（角钢和TDF）、自动折页单元组成；本设备在加强孔单元冲孔、开槽单元和成型单元所需C&S法兰联接的支持下，是真正意义上的全自动生产线，除上述标准配置外，本公司的自动风管生产线还可根据客户需求定做。

 性能特点:

1)      U型结构，占地小，组装简单，适合中小厂房使用.

2)      传动轴两端增加注油孔，大大增强轴承使用寿命.

3)      采用通电折弯功能，有效防止废料产生，保证折弯精度.

4)      超高效率、超省人工，每片L片只需20-25秒，效率较直线型提高一倍.

5)      固定式咬口机，省去来回移动时间，提高工作效率.

6)      所有轧辘全部采用轴承钢材质，使用寿命提高5倍以上.

7)      数控系统增加省料模式，每卷料只有一块小于20mm的废料.

8)      带生产记忆功能，具有生产订单可查询功能.

 基本配置:

1)      电动卷料架两台，料盘4个（每卷5-7吨）.

2)      托料架一个.

3)      主机一台（二线主机）.

4)      不锈钢滚筒式传送平台两个.

5)      固定式联合咬口机一台.

6)      双机联动共板法兰机一台.

7)      双机联动角钢法兰机一台.

8)      伺服送料平台一个.

9)      液压折方机一台.

10)   电脑控制系统一套.

主要进口配置：

1)      北京华德+台湾液压系统.

2)      日本欧姆龙（OMRON）专用编码器.

3)      台湾上银（HIWIN）直线导轨.

4)      施耐德电气系统.

5)      德国西门子显示系统.

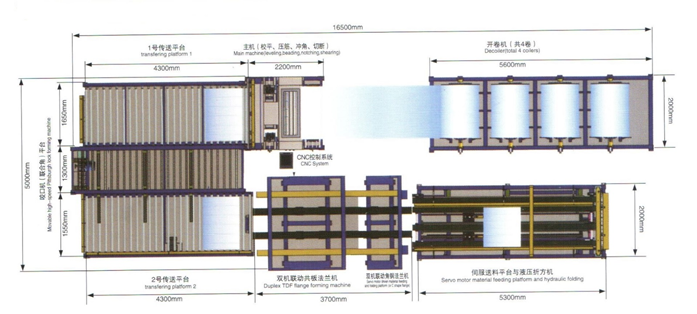

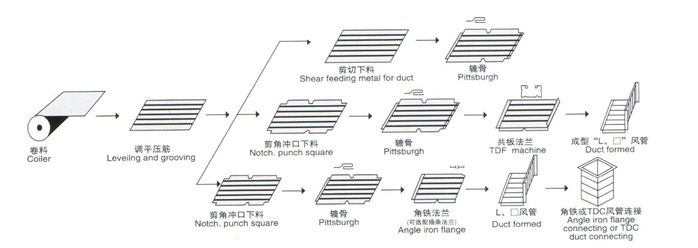

工作示意图:

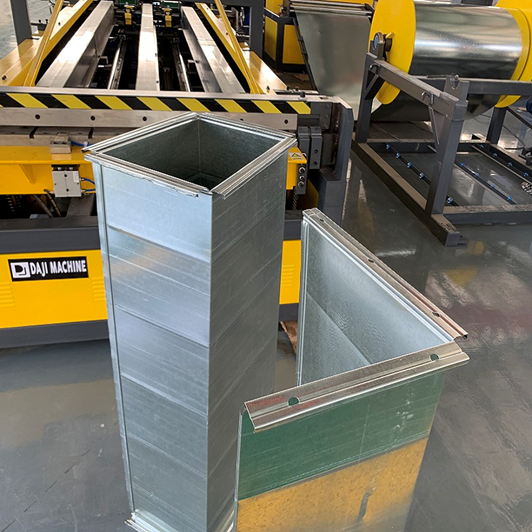

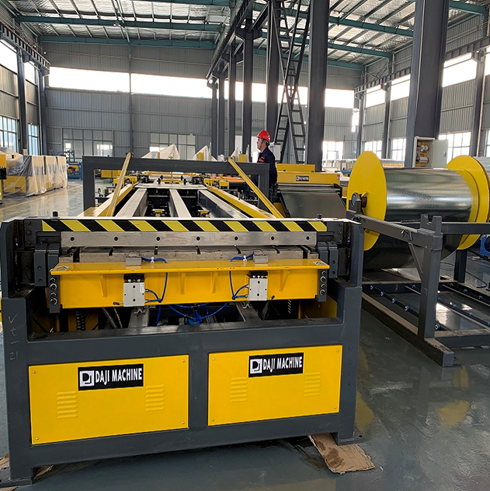

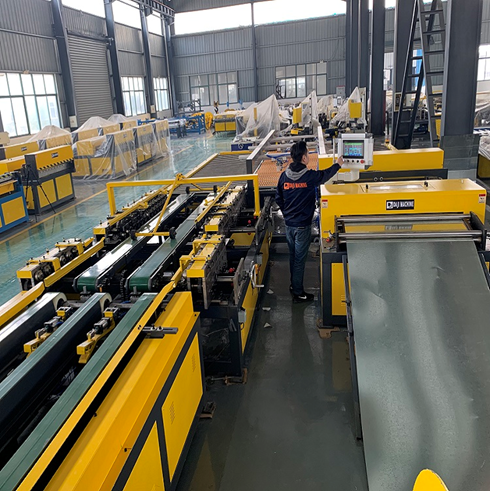

产品图片：
